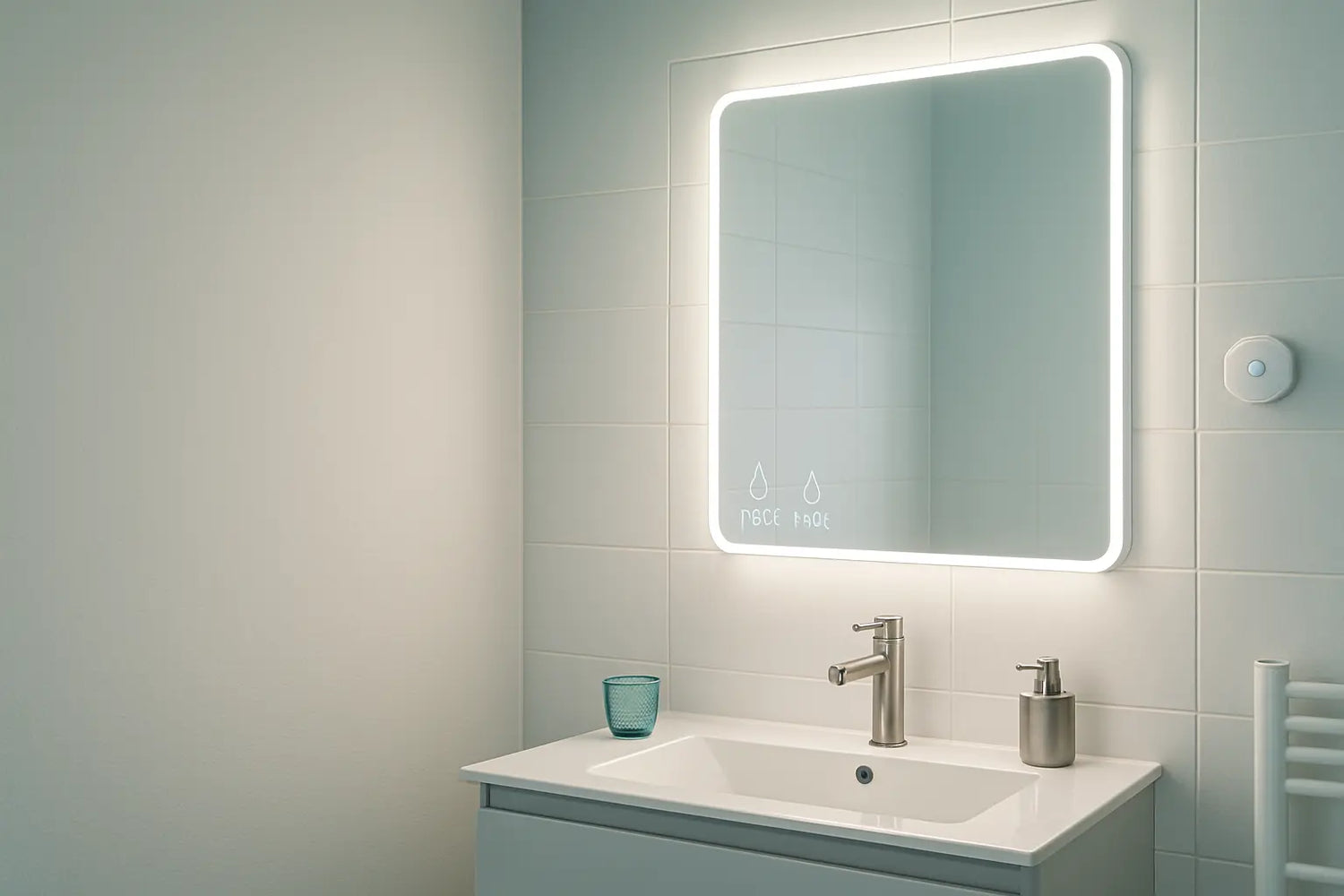

Hur ansluter jag en badrumsspegel på ett säkert sätt (IP44/IP65)?

Anslut alltid en Mirlux badrumsspegel till en jordad 230 V-grupp med 30 mA jordfelsbrytare, enligt kraven för NEN1010-zoner. Välj IP44 i zon 2 och IP65 vid stänk- eller strilvatten. Våra speglar har integrerad belysning och anti-kondens, så du ansluter endast L, N och jord via en IP44 kopplingsdosa.

Vad betyder IP44 och IP65 egentligen?

IP-koden anger damm- och vattentäthet enligt IEC 60529. IP44 betyder stänkskyddad, IP65 betyder dammtät och skyddad mot vattenstrålar. För badrum gäller minst IPX4 i zon 1 och 2, så IP44 eller högre är säkert, medan IP65 ger extra skydd nära duschmunstycken.

Zon	Plats	Minimal IP	Spegelanvändning	Anmärkning
0	I badkar eller duschkar	IPX7	Ingen spegel	Endast 12 V SELV
1	Upp till 225 cm höjd runt duschen	IPX4	Endast om tillåtet	Vattenstrålar kräver IPX5
2	60 cm runt zon 1	IPX4	IP44 rekommenderas	IP65 vid stark duschstråle
Utanför zoner	Mer än 60 cm bort	IP20 eller högre	IP44 bekvämt	Säkraste valet IP44+

Var får man hänga en spegel i badrummet?

NEN1010 använder zoner baserat på avstånd och höjd. Zon 1 sträcker sig upp till 225 cm höjd och cirka 120 cm radie från en fast dusch, zon 2 lägger till 60 cm. Utanför zon 2 gäller vanliga krav, men IP44 är praktiskt på grund av kondens och rengöring.

Avstånd och höjder i praktiken

Placera spegelns underkant vanligtvis 110–120 cm ovan golv eller 15–20 cm ovan handfatet. Håll minst 60 cm avstånd till kanten av en öppen dusch. Vid en sluten duschkabin fungerar väggen ofta som gräns, men kontrollera alltid stänkområdena.

Hur ansluter jag en LED-badrumsspegel säkert?

Steg 1: Stäng av strömmen och kontrollera spänningslöst med testare. Steg 2: Montera en IP44 kopplingsdosa vid strömutgången bakom eller ovanför spegeln. Steg 3: Använd 3x1.5 mm2 kabel och anslut brun till L, blå till N, grön-gul till jord.

Steg 4: Rikta upp fästen i våg, borra med kakelborr och montera pluggar. Steg 5: Häng upp spegeln, anslut förmonterade klämmor i kopplingsdosan. Steg 6: Säkra dragavlastningen så att kablar inte böjs eller dras.

Steg 7: Slå på 230 V, testa belysning och anti-kondens separat. Steg 8: Kontrollera jordfelsbrytaren 30 mA med testknappen på elcentralen. Steg 9: Täta kabelgenomföringar med muff eller genomföring för bibehållen IP44.

Nödvändiga verktyg

• Spänningsprovare
• Avbitartång
• Skruvmejslar
• 3x1.5 mm2 kabel
• IP44 kopplingsdosa
• WAGO-klämmor
• Vattenpass
• Borr med kakelborr
• Pluggar och skruvar

Anslutningsschema och kabeltjocklek

Mirlux speglar fungerar på 230 V AC 50 Hz med intern drivare och värme. Anslutningen är tre-ledad: L brun, N blå, PE grön-gul, minst 1.5 mm2 koppar. Använd en 16 A-grupp med 30 mA jordfelsbrytare och potentialutjämning enligt NEN1010.

För styrning finns spegelknappar med minne och ibland IR-sensor. Externa dimmers är inte nödvändiga och ofta olämpliga. Vill du använda smart styrning, använd ett potentialfritt relä i en torr zon.

Välja IP44 eller IP65?

IP44 räcker i zon 2 och utanför zoner där stänk kan förekomma. IP65 är användbart vid öppna duschar med kraftig stråle eller vid högtrycksrengöring. I alla fall erbjuder Mirlux speglar pålitliga tätningar vid kabelgenomföring och hölje.

Undvik vanliga misstag

Att inte ansluta jord är en säkerhetsrisk. Använd aldrig öppna kopplingsklämmor i badrum. Undvik att borra i ledningar genom att använda ledningssökare.

Dölj inte kopplingsdosan bakom otillgängliga väggar. Lämna tillräckligt med ventilation bakom spegeln enligt manualen. Anslut inte värmesystemet till en extern dimmer.

Respektera zoner och IP-krav vid renovering. Blanda inte våta och torra kretsar i samma dosa. Kontrollera att gruppen inte är mer än 80 procent belastad vid högre effektökning.

Produktval och dimensioner

Mirlux speglar erbjuder LED med hög effektivitet, CRI 90+ och justerbar färgtemperatur 2700–6500 K. Värmen riktas mot glaset, ofta 10–30 W beroende på storlek. Våra speglar finns i bredder från 50 till 180 cm och 3–4,5 cm djupa.

Ett populärt val är badrumsspegeln 120x80 cm för dubbla handfat. För alla storlekar och stilar, se våra badrumsspeglar. Med kant- eller frontbelysning väljer du enkelt ett skuggfritt ljus.

Behöver du en elektriker för att installera en LED-badrumsspegel?

Om du är van vid 230 V och känner till NEN1010 kan du installera själv. Om du är osäker eller placeringen är i zon 1, anlita en behörig elektriker. Detta minskar risker och säkerställer garantin.

För nybyggen eller anpassning av grupper rekommenderas elektriker starkt. Att lägga till en extra kopplingsdosa eller ändra potentialutjämning ska göras av fackman. Våra speglar levereras med tydliga instruktioner och schema.

Energi, effekt och förbrukning

LED-belysning i Mirlux speglar förbrukar vanligtvis 12–40 W beroende på storlek och ljusstyrka. Anti-kondens värme drar 10–30 W och styrs ofta automatiskt eller manuellt. Standby-förbrukningen är låg, cirka 0,5–1,0 W vid touchkontroller.

Vid 30 minuters användning per dag är årskostnaden mycket låg. Exempel: 20 W i 0,5 timme per dag motsvarar 3,65 kWh per år. Vid 0,40 euro per kWh blir det 1,46 euro per år.

LED 20 W i 2 timmar per dag förbrukar 14,6 kWh per år, vilket motsvarar 5,84 euro. Våra speglar är därför energieffektiva och prisvärda.

Kompatibilitet med strömbrytare och smarta hem

Använd en vanlig väggströmbrytare eller den inbyggda touchkontrollen. Triac-dimmers är olämpliga om inte specifikt godkända. För smarta hem används ett relä med minst 2 A induktiv belastning i en torr zon.

Smart styrning kan ske via timer eller rörelsesensor utanför zon 2. En Shelly eller KNX-aktiverare fungerar bra om den är korrekt jordad och säkrad. Säkerställ alltid att spegeln kan göras spänningslös vid underhåll.

Underhåll, test och livslängd

Rengör glaset med pH-neutrala medel och mjuka trasor. Undvik högtryck eller slipmedel på tätningar. Testa anti-kondens varje månad i 5–10 minuter för klar spegel.

LED-livslängden är 30,000–50,000 timmar vid 25 grader omgivning. Värme och damm kan minska livslängden, därför ger IP65 extra skydd i krävande miljöer. Våra speglar är utvecklade för svenska badrum med hög luftfuktighet.

Checklista vid uppstart

• Jordfelsbrytare 30 mA installerad
• Strömlös grupp testad
• Använt IP44 kopplingsdosa
• PE korrekt ansluten
• Kabeln har dragavlastning
• Spegeln hängd i våg
• Funktioner testade enskilt

Varför välja Mirlux speglar?

Mirlux speglar kombinerar säker IP-klassning med tydliga installationsanvisningar. De erbjuder standardbelysning och anti-kondens för omedelbar användning. Dessutom garanterar vi hög kvalitet, certifieringar och god service i Sverige.

Du får stabila drivdon, låg EMC och CE-certifierade komponenter. Installationen är plug-and-play till befintliga anslutningar. Det gör installationen snabbare och säkrare.

FAQ

Kan jag ansluta spegeln till en dimmer?

Endast om spegeln är dimmerkompatibel. Standard rekommenderar Mirlux att använda strömbrytare, inte dimmer. Använd annars intern touch-dimming om tillgänglig.

Hur snabbt fungerar anti-kondens?

Inom 2–5 minuter blir ytan klar och ångfri. För större speglar kan det ta 5–10 minuter. Energiförbrukningen förblir låg tack vare riktad uppvärmning.

Vad om ingen jord finns?

Låt en elektriker installera jord eller justera gruppen. Att ansluta utan jord är farligt. Våra speglar kräver jordad anslutning.

Kan jag ansluta spegeln till befintlig belysningsledning?

Ja, om den är jordad och i IP44 kapsling. Kontrollera att gruppen är 16 A och jordfelsbrytaren 30 mA. Använd 3x1.5 mm2 med korrekt färgkod.

Vilken höjd för sensorn?

IR-sensorer fungerar bäst med 5–10 cm fritt utrymme under spegeln. Undvik direkt ljus eller blanka kranar som reflekterar. Följ manualen för optimal placering.

Slutsats

En badrumsspegel ansluts säkert med jordad 230 V, 30 mA jordfelsbrytare, IP44 eller IP65 enligt zoner och korrekt L–N–PE-anslutning i en IP44 kopplingsdosa. Välj IP44 i zon 2 och IP65 vid vattenstrålar. Med Mirlux badrumsspeglar installerar du snabbt, säkert och hållbart.
